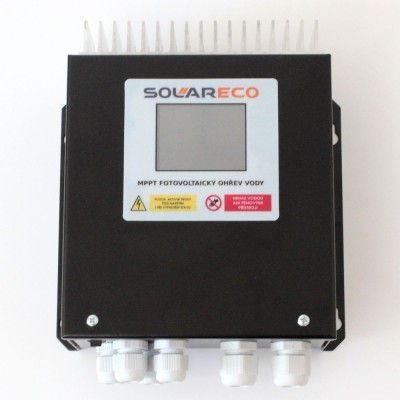

MPPT regulátor ZSE2 AC 3.6kW s dotykovým displejom pre FV ohrev vody

Nový, extra vylepšený MPPT regulátor ZSE2 od SolarEco s AC meničom pre FV ohrev vody s výkonom 2,6kW. Regulátor je prispôsobený pre prepínanie medzi dvoma záťažami a na dotykovom displeji zobrazuje všetky stavy chodu vrátane vyrobenej energie. Mikroprocesorové riadenie zvyšuje množstvo využitej energie predovšetkým v zime. MPPT regulátor je vhodný pre ohrievače vody s dvomi špirálami.

Vyrobené v Českej republike. V SolarEco preto nájdete k našim regulátorom a ich príslušenstvu (LAN moduly, chytrý ovládací panel, DC odpojovače, AC prúdové chrániče...) všetko potrebné zázemie a servis. V prípade, že potrebujete čokoľvek zkonzultovať, poradiť alebo vykonať zárukovú a pozáručnú opravu, sme tu pre vás.

Regulátor spĺňa podmienky Zelená domácnostiam

Prehľad vlastností verzie ZSE2:

• vstupné napätie až 450V,
• rozsah MPPT až do 400V,
• štartovacie napätie do 110V,
• maximálny výkon 3,6kW
• rozsah podporovanej záťaže od 22 do 120 Ohmov,
• podpora spotrebičov od 450W,
• zobrazenie vyťaženia záťaže v percentách,
• zmena všetkých nastavení iba pomocou dotykového displeja (bez nutnosti demontovať kryt),
• integrovaný WiFi modul na sledovanie údajov a vzdialenú diagnostiku
• vylepšená detekcia prvej poruchy v IT sústave regulátora,
• podpora pre integráciu do chytrej domácnosti HomeAssistant alebo ESPhome,
• zlepšenie stability pre zobrazenie dát na mobilnej aplikácii pre OS Android,
• splnenie požiadaviek NZÚ light,
• predĺženie záruky na 3 roky.

Regulátor ZSE2 vychádza z obľúbeného a technologicky veľmi vyspelého MPPT regulátora DZD1.x AC pre fotovoltaický ohrev vody. Pri vývoji tohto regulátora bol kladený dôraz hlavne na EMC kompatibilitu, bezpečnosť, stabilitu regulátora a odolnosť proti poškodeniu a využíva sa v ňom firmvér s novými vlastnosťami.

Pokročilé vlastnosti ZSE2:

• dotykový grafický displej,
• veľmi účinný EMC filter,
• odpojenie od FVS pri poškodení regulátora,
• sledujú stav izolácie FVS,
• pokročilé meranie prúdu,
• pokročilý proces spínania meniča a zníženie stratového tepla,
• prepracovaný napájací zdroj zvyšujúci stabilitu regulátora,
• plná odolnosť proti skratom na výstupe regulátora,
• zníženie stratového tepla dosky regulátora a zosilnenie konštrukcie na 3,5kW,
• indikácia nebezpečnej úrovne napätia kondenzátorovej banky a FVS,
• indikácia prvej poruchy na IT sústave regulátora,
• vypínanie regulátora bez straty záznamu stavu a vyrobenej energie,
• viacfázový MPPT algoritmus s preferenciou hľadania vyšších napäťových maxim pri zatienení,
• potlačenie regulácie na výkonové maximá pre príliš nízke napätia za rozbřesku, náhle zatienenie a pod.,
• nové stavy dostupné používateľovi: vypnutie, testovanie, ručný režim, regulácia na jedno napätie, MPPT,
• užívateľsky nastaviteľné obmedzenie výstupného výkonu pre ochranu tepelného spotrebiča,
• trvalé posielanie informácií o stave regulátora s periódou 1 s, neovplyvňujúce proces regulácie,
• rozšírenie meraných vstupov o teplotu ohrievača vody,
• všetky užívateľské nastavenia sú zobrazované na displeji,
• vylepšené prebudenie regulátora pri rannom rozbřesku,
• pokojné zaspávanie regulátora pri súmraku až na konci zvyškov energie FVS,
• automatický reštart za 2 min. po nechcenom prechode do nastavení,
• plné diaľkové ovládanie a testovanie bez nutnosti zasielať regulátor do servisu.

Základné vlastnosti ZSE2:

• poruchové stavy sú zobrazované textom a indexom chybového stavu,
• plný výkon aj pri vysokých pracovných teplotách,
• vyššia účinnosť za zvýšenej teploty okolia a nižšie tepelné straty,
• zvýšený teplotný rozsah, ktorý poskytuje plný výkon aj pri vysokých pracovných teplotách,
• nízke tepelné straty umožňujú použiť iba pasívne chladenie,
• vysoká elektrická účinnosť cez 99 %,
• vysoká odolnosť voči rozpojovaniu AC záťaže termostatom ohrievača vody,
• zvýšená odolnosť proti skratom na výkonovej strane a prepätiu na vstupnej strane,
• odolnosť proti prepólovaniu vstupu regulátora,
• účinná ochrana proti preťaženiu (prúd aj výkon),
• zvýšená odolnosť proti rušeniu,
• prevádzka bez externého napájania (napájanie len z FVS),
• diaľkové logovanie prevádzky regulátora,
• prehľadné zobrazenie v časovom grafe na webe alebo v mobile.

S integrovaným WiFi modulom budete mať vždy presný prehľad o činnosti MPPT regulátora ZSE. Modul je už z výroby inštalovaný do regulátora a nevyžaduje externé napájanie. Sleduje okamžité hodnoty pri prevádzke a prehľadne ich zobrazuje v grafe. S WiFi modulom taktiež získate prehľadný záznam vyrobenej energie za každý deň, za celý mesiac alebo rok a umožňuje plné vzdialené ovládanie a testovanie bez nutnosti zasielať regulátor na diagnostiku do servisu.

Vlastnosti WiFi modulu:

• prevádzka bez externého napájania
• prehľadné zobrazenie stavu regulátora v grafe
• okamžité hodnoty pri prevádzke
• záznam vyrobenej energie za deň, mesiac, rok
• plné vzdialené ovládanie a testovanie bez nutnosti zasielať regulátor na diagnostiku do servisu

Ukážku záznamu môžete vidieť na odkaze: https://emon.solareco.cz/402A8F2A99C1

Poznámka: pre vzdialené sledovanie dát musí byť regulátor inštalovaný v dosahu kvalitného pokrytia WiFi siete

-------------------------------------------------------

ZSE2 je špeciálny MPPT regulátor s AC striedačom (invertorom) pre fotovoltaický ohrev vody o výkone 3,6kW s vysokou účinnosťou (až 99 %), ktorý nepotrebuje na svoju prevádzku externé napájanie. Regulátor spĺňa podmienky dotácie Nová zelená úsporám v kategórii C.2 bez SVT kódu, kódy sa prideľujú len pre kategóriu C.3.

Tento MPPT regulátor má dotykový displej, ktorý ukazuje všetky stavy chodu regulátora (výkon, napätie, prúd, teplotu apod.) a vyrobenú energiu. Získate tak kompletné informácie o celom chode regulátora.

Vysoká technická úroveň a precízna koncepcia je výsledkom vlastného dlhoročného výskumu, ktorý začal na prvých fotovoltaických sústavách pre ohrev vody v roku 2010. Mikroprocesorové riadenie s pokročilými algoritmami a sofistikovaným rozpoznávaním parametrov FVS vrátane viacfázovej MPPT regulácie odstraňuje všetky nedostatky analógových PWM alebo zastaraných DC regulátorov. Precízna koncepcia riadenia zvyšuje množstvo využitej energie proti iným technológiam až o 35 %.

Unikátna vlastnosť regulátora, ktorú ostatné regulátory na trhu nemajú, je vysoko efektívne využitie ziskov pri nízkom osvetlení (polotmie, veľká oblačnosť, dážď, rozbřesk alebo súmrak). Aj pri týchto extrémnych podmienkach dokáže regulátor do sústavy dodávať energiu od 1 wattu. Tieto nízke prídavky energie môžu pravidelne doplňovať tepelné straty v bežných ohrievačoch vody pre prípravu TUV. Obecne platí, že súčasné ohrievače vody na TUV majú pre zmenšenie priestorových nárokov obmedzenú tepelnú izoláciu, ktorá predražuje celoročnú nákladovú bilanciu na ohrev TUV z elektrických rozvodov. U bežných ohrievačov vody predstavuje stratová energia v celoročnom prevádzkovaní až 15 % nákladov na prípravu TUV. To umožňuje v celoročnej bilancii FVS dosiahnuť až 70% úspory nákladov na ohrev teplej vody.

Regulátor umožňuje pripojiť bežné tepelné spotrebiče s odporovou špirálou (zkonštruované na pripojenie k bežnému domovému rozvodu typu 1-PE-N/AC 230 V/50 Hz) k fotovoltaickému zdroju so stejnosmerným napätím, ktoré vytvárajú ostrovné FVS.

Tepelné spotrebiče, skonštruované na bežné striedavé napätie domácich elektrických rozvodov, nemôžu bez špeciálnych úprav (veľmi drahých), spolehlivo pracovať na stejnosmernom napätí. Tieto zariadenia obsahujú termostaty a iné spínacie prvky, ktoré nemôžu rozpínať stejnosmerný elektrický obvod, pretože pri rozpínaní silového stejnosmerného obvodu dochádza k elektrickému oblúku. K zničeniu kontaktov dochádza už pri niekoľkých cykloch rozpojenia. V niektorých prípadoch môže pri rozpojení vzniknúť veľmi silný oblúk, ktorý môže vo vnútri spotrebiča založiť požiar. Pre spolehlivý prevádzku bežných spotrebičov s odporovou záťažou (bez elektronických prvkov) na striedavé napätie je nutné medzi FVS na stejnosmerné napätie a spotrebič vložiť DC/AC invertor a túto funkciu vytvára tento regulátor.

Regulátor nepotrebuje na svoju prevádzku žiadny externý zdroj napájania z domovského rozvodu. Jeho prevádzka je plne zabezpečovaná z energie FVS. S týmto regulátorom je možné dosiahnuť čistú ostrovnú koncepciu pre fotovoltaický ohrev vody. Nízke obstarávacie náklady zaručujú najvyššiu návratnosť investície zo všetkých variant fotovoltaických sústav.

Regulátor smie pracovať len s odporovou záťažou a za úplného oddelenia od distribučnej siete (čistý ostrovný prevádzku pri ohreve teplej vody).

Inštaláciu regulátora môže vykonať len osoba s náležitou odbornou kvalifikáciou podľa zákonov platných na mieste inštalácie.
